浅谈DLP拼接屏的原理与参数性能内容解析

文章来源：博慈人气：发表时间：2019-04-19 16:05【小中大】

DLP拼接屏与液晶拼接屏作为大屏幕显示系统被广泛应用于国家电力调度、水利调度、铁路调度中心以及部队演习、交通指挥管理、公安机关指挥管理中心，安防监控、智能会议、展厅、演播室、购物中心等领域。
浅谈DLP拼接屏的原理与参数性能内容解析

DLP拼接屏组成架构解析：

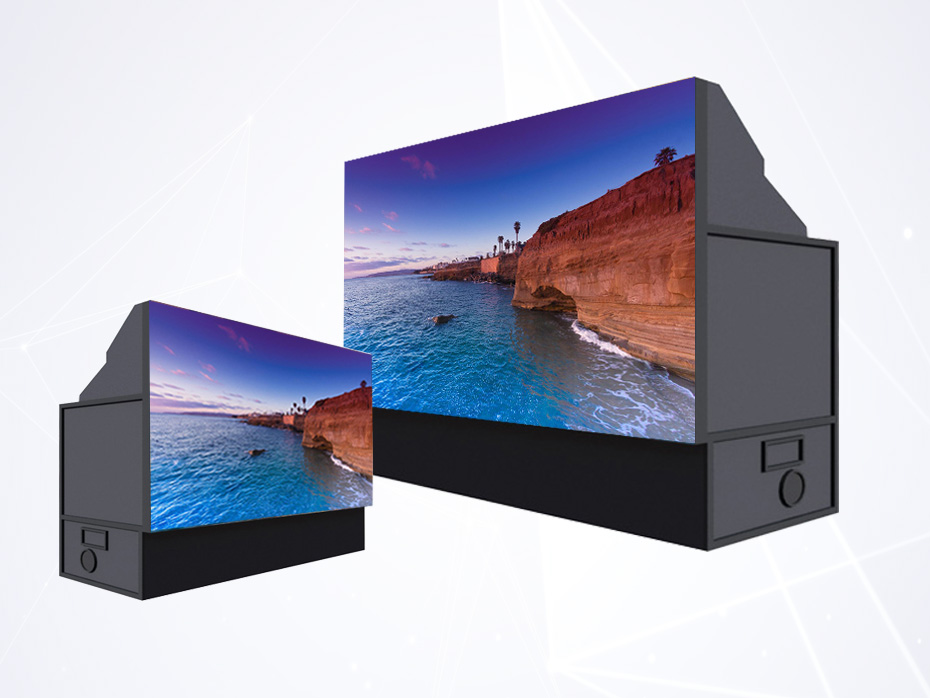

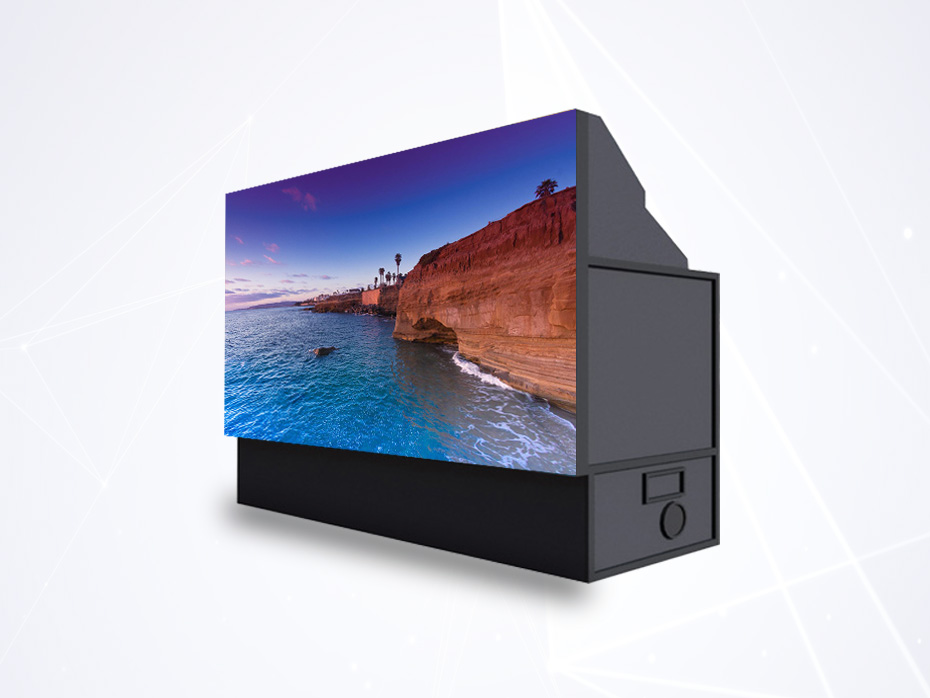

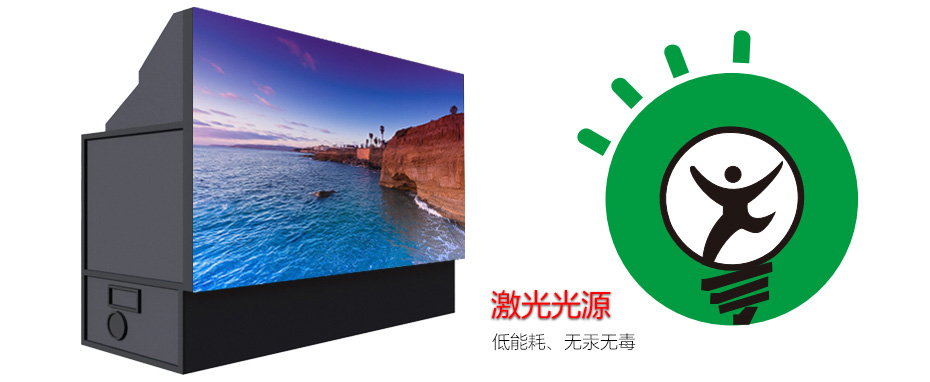

其中DLP拼接屏由DLP背投显示单元拼接组成，其箱体采用铝合金型材加铝板精密加工而成，其相邻箱体之间的物理拼缝为＜0.5-1mm左右；
采用工业级投影显示光机，而其投影光机又由两部分组成（信号处理部分：负责多种信号输入，其中包括RGB信号、DVI信号以及视频BNC，而信号输出则通过光机部分输出）。
采用的菲涅尔结构作为背投幕，在背面采用菲涅尔透镜将入射光聚焦成平行线，借此增加屏幕亮度，并用特殊的光学散射层确保画面的色彩与解析度。
其显示玻璃采用的是高反射表面镀膜玻璃，投影光线反射后几乎没有衰减现象；表面平整，反射率可达到94%以上。且由于表面镀铝膜，让入射光线在表面被全部反射，所以保证了屏幕不会产生重影现象。
采用的六轴系统更是自动将整光机的远近、左右调到精确的位置，保证投射的画面正好符合背投幕的大小；图像显示原理是由工业光机通过一次镜面反射，把显示光反射到背投幕上，使观看者在幕的正前方就可观看到显示图像。有关DLP拼接屏的原理与参数性能内容解析

DLP拼接屏参数解析：
拼缝：一般DLP拼接屏的物理拼接缝隙只有05mm，光学图像拼缝就仅在1mm以内。
分辨率：单屏分辨率达到1024×768或者1400×1050以上。
亮度：DLP背投的亮度一般700到1500流明之间（DLP背投的亮度单位为“ANSI”流明）。
对比度：DLP背投的对比度1300到2000之间（对比度指的是一幅图像明暗区最亮的白和最暗的黑不同亮度层级的测量；是画面从黑到白的渐变层次，对比度越高，比值越大，从黑到白的渐变岑层次就越多，其所能显示的色彩层次也就越丰富）。
色值：DLP背投的不同颜色的数值量一般都在8bit，16M以上（是指所能展示出不同颜色值的数量）。
图像显示比例：图像显示符合信号源4:3比例，图像无拉伸变形。
后端处理设备要求：因其拼接单元少，后端处理要求低，所以图像处理设备相对成本低廉。
