液晶拼接屏常见故障解决方案简析

文章来源：博慈人气：发表时间：2019-04-23 16:23【小中大】

液晶拼接屏是时下最常见的一种终端显示设备，凭借其工业级的技术，以及独特的产品性能，在诸多行业领域迅速普及使用。
液晶拼接屏采用的嵌入式结构设计，能接受各种图像信号源的输入；并能直接驱动全系列的大尺寸液晶拼接屏进行分割、放大显示，使其无失真的与拼接大屏幕电视墙上进行实时显示。

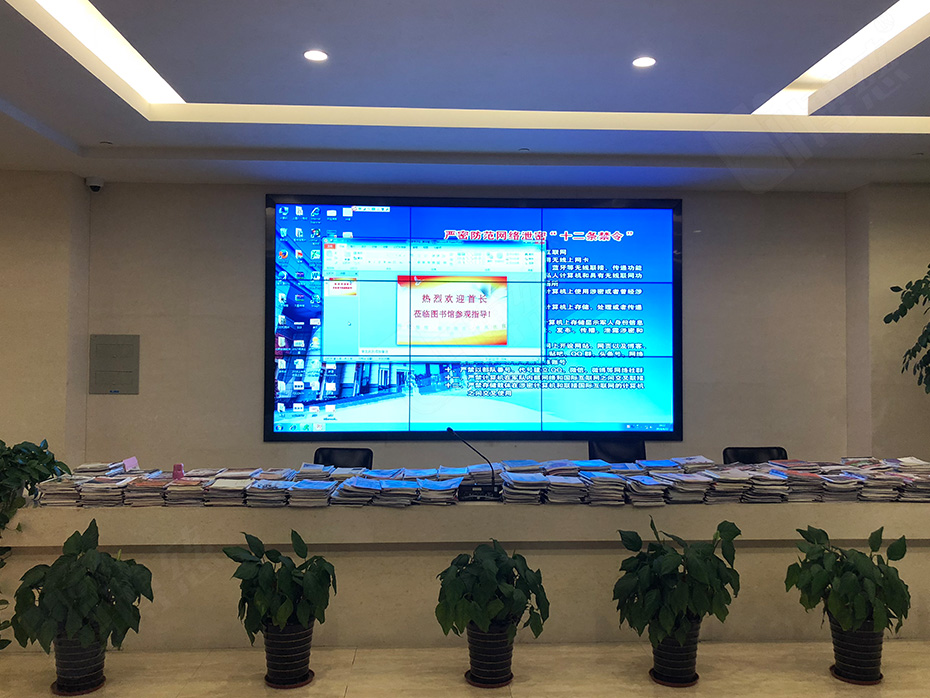

液晶拼接屏常见故障解决方案简析

其显示过程完全硬件化，不需要电脑和启动软件等操作，简单方便；画面无延时、拖尾现象，且显示清晰流畅、画质细腻，并最大还可支持15×15拼接的液晶大屏拼接。
且图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理以及杂波信号梳理等国际领先的尖端处理技术；其3D数字信号降噪单元与3D视频亮色分离电路单元，能将图像数字信号与帧频进行逐一的处理与规划；并将普通的PAL/NTAC隔行扫描视频信号采集变为可逐行扫描的高分辨率、高品质高清电视和计算机图像信号。

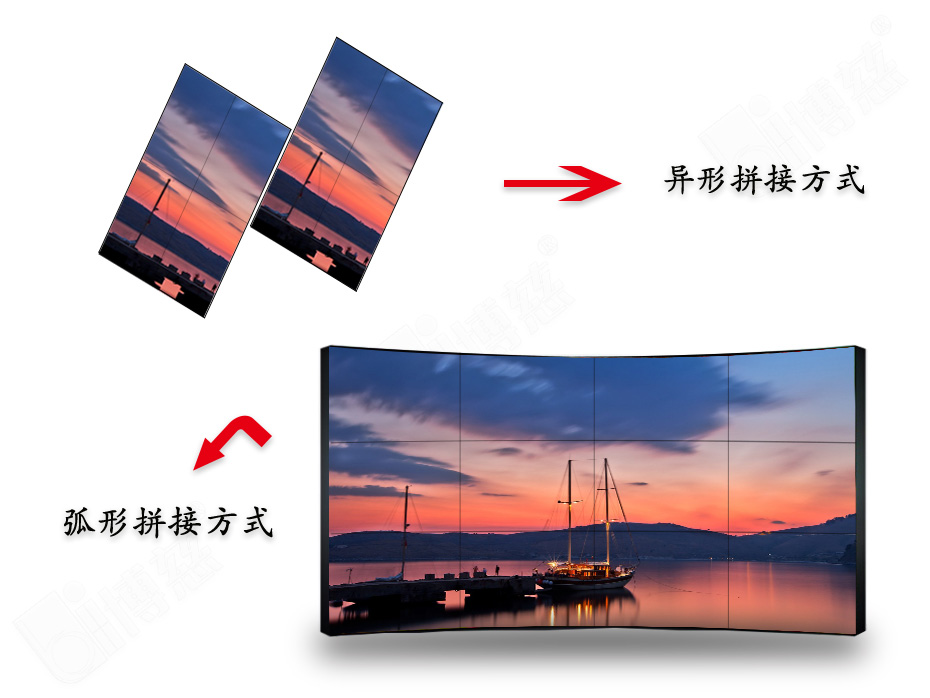

液晶拼接屏常见故障的解决方案简析

液晶拼接屏处理器还可以同时支持多路不同的视频源在不同的屏幕上进行开窗显示，抑或者可以选择一路视频源将RGB信号放大至原始图像的N×M倍，再由显示单元组成的墙体上实现大屏幕拼接显示。

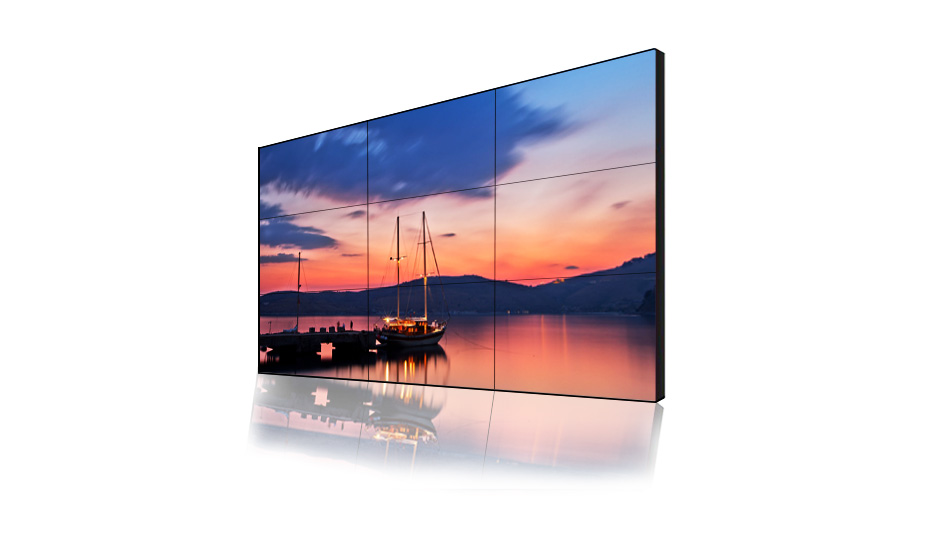

三星液晶拼接屏,拼接屏，三星55寸拼接屏

液晶拼接屏的常见故障解决方案：

一、电源指示灯不亮（不开机）现象：

①检查电源线是否有损坏； ②检查电源是否已接入系统；③确认电源是否已打开；
④检查电源开关是否损坏； ⑤检查保险是否熔断。

二、单个或多个设备信号无输入现象：

①更换另一条VGA/DVI线测试； ②检查单元板与信号源接口接触是否良好；③检查该设备是否设置在相应的输入状态；④检查输入信号是否有超出本产品的输入范围；⑤检查DVI信号输入时，是否有捕捉到DDC信号源，并且成功输出。

三、个别拼接单元不受控现象：

①检查对该设备的单独控制进行的是否成功；②检查该设备的地址设置是否正确。

四、所有单元均不受控现象：

①检查串口线是否有损坏，与产品和PC的接口是否接触良好；②换一台PC测试、检查PC的串口是否有问题；③检查拼接软件的端口设置是否正确；④参见地址设置，检查拼接单元的地址是否设置正确。

注：当液晶拼接屏发生故障时，应当立即切断电源；并不要试图拆开液晶拼接屏机体进行维修（因为那样可能会造成设备的进一步损坏，且被用户自行维修过的产品就已不在经销商的保修范围内了）；所以如按照解决方案都不能解决的话，那就应当与当地的经销商或专业维修人员联系进行修理。
