拼接屏与矩阵的连接原理

文章来源：博慈人气：发表时间：2018-04-16 16:28【小中大】

在我们使用液晶拼接系统时，矩阵是控制设备之一，它主要用于将多个电脑信号切换到多个输出端。那么这两者之间是如何连接的呢？下面由博慈小编简单给大家介绍一下。
拼接屏与矩阵的连接原理

所需设备

1、信号源：对于图像上拼接屏的信号源没有什么限制，但是，从拼接屏显示的效果来看，建议选择信号源的信号质量及分辨率高一些的，大家可以选择HDMI、DVI等高清信号源。

2、拼接屏：大家选择拼接屏的时候需要注意的是：拼接屏一般会含有内置的拼接屏处理器，配套1个拼接处理器的软件，这种处理器的作用是完成各个屏之间图像的拼接，大家可以选择博慈科技的拼接屏。

3、矩阵：拼接屏处理器只能实现图像的融合功能，无法显示视频切换功能，所以我们需要一个矩阵切换器来实现切换功能，矩阵的接口类型要看信号源及大屏的接口，矩阵输入端的数量要看信号源的个数，矩阵输出端的大小要看拼接屏的大小，但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

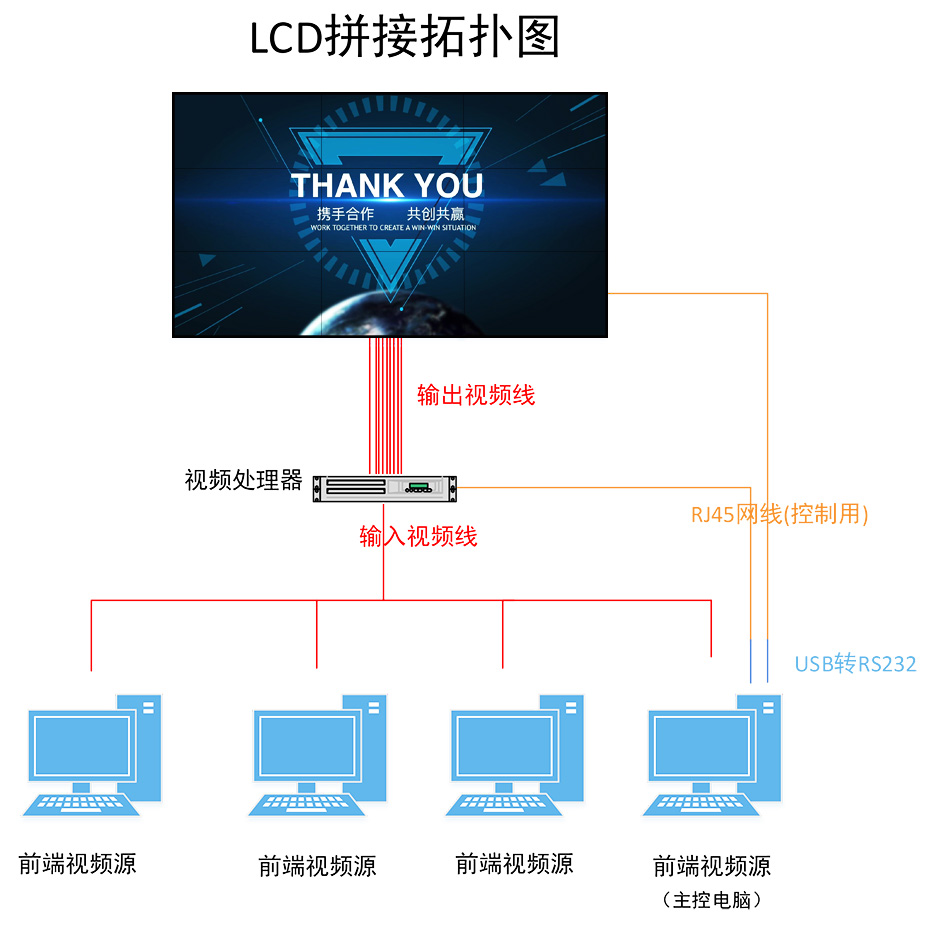

拼接屏与矩阵连接操作

（1）信号源输出接矩阵的输入端；

（2）矩阵的输出端接拼接屏的每块屏；

（3）拼接屏中每块屏之间用RS-232线（或网线）串联起来；

（4）拼接屏之间串联的RS-232线（或网线）连接完最后一个屏后输出来连接控制电脑；

（5）矩阵的RS-232串口同样用RS-232线连接控制电脑；

（6）将同一个信号压缩在一个显示设备上。

（7）通过拼接处理器的软件对矩阵进行控制，打开软件，找到软件上的"方式"按钮，点击后选择"拼接按钮"按钮就可打开拼接控制面板。

（8）根据屏幕拼接的大小，选择拼接信号源，然后用鼠标框选输出通道，最后按"拼接执行"即可实现拼接功能。

以上就是拼接屏与矩阵连接的原理，博慈小编只是简单的介绍一些，希望能帮助大家，如果有不了解或不清楚的，请咨询博慈专业技术。咨询热线：400-808-7853
