液晶拼接屏信号技术处理方案

文章来源：博慈人气：发表时间：2018-07-26 14:07【小中大】

在时下这个科技网络发展时代，作为信息传播集成的商显设备中的液晶拼接屏使用最为广泛，因其可随意拼接的灵活显示功能以及高亮度、高色域、更分辨率的画面显示效果使其几乎在国家调度中心、交通运输行业、广电传媒系统等大型行业都能独得青睐，且在当下，除了这些大型的应用中心，其它小型企业也在逐渐采用液晶拼接屏来作为其主导显示。可谓是“已经占据了商显市场的半壁江山”，那么，其信号处理方式又有那些呢？

①矩阵处理器

该设备主要是实现多路信号输入，并将其根据用户的需求进行多路输出，可实现拼接屏显示输入信号路数的不同图像或在整个大屏上显示同种图像，可实现单屏单独显示、任意组合显示、异形拼接显示等。通常使用的信号有HDMI、VGA、DVI、AV等，和分配器一样，无法对信号进行转换，通常用于多台电脑输入的会议上，同时也可接入电脑监控画面来实现监控功能。

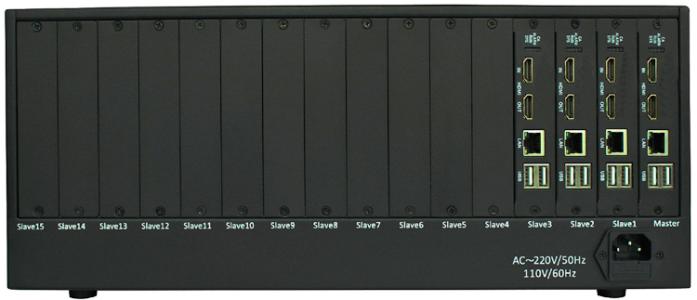

②数字解码矩阵

该设备可实现多路不同格式信号的输入，将其根据用户的需求进行多路输出，完成在拼接屏的每个屏上显示不同的图像，可实现单屏单独显示、任意组合显示，可在单屏上均匀显示不同的画面，可对不同信号进行转换，可实现画面叠加、漫游等效果，通常用于摄像头较多，屏幕数量不够，需对单屏进行分割的场景。（博慈商显设备可具有这个性能）

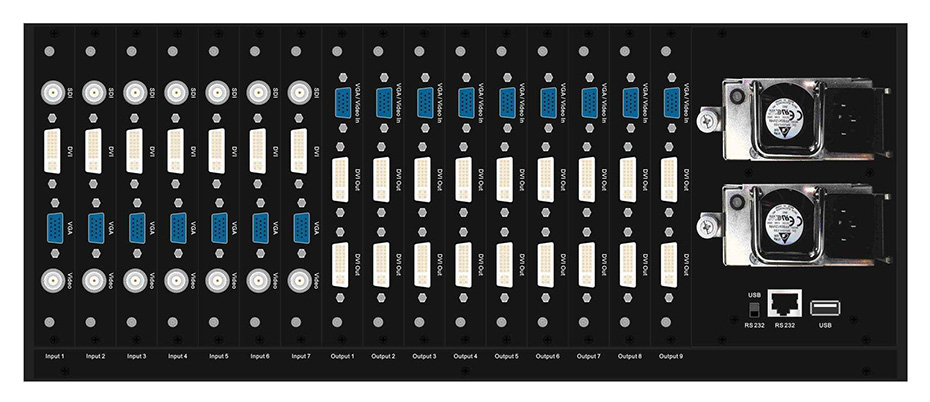

③混合矩阵处理器

该设备可实现多路不同格式信号的输入，将其根据用户的需求进行多路输出，完成拼接屏在每个屏上显示不同的图像，可实现单屏单独显示，任意组合显示，可输入的信号有HDMI、VGA、DVI、AV等，并可根据用户需求对信号进行转换，通常用于摄像头不多的监控上，如在会议、展览上的输入信号格式不同，则需采用该设备。

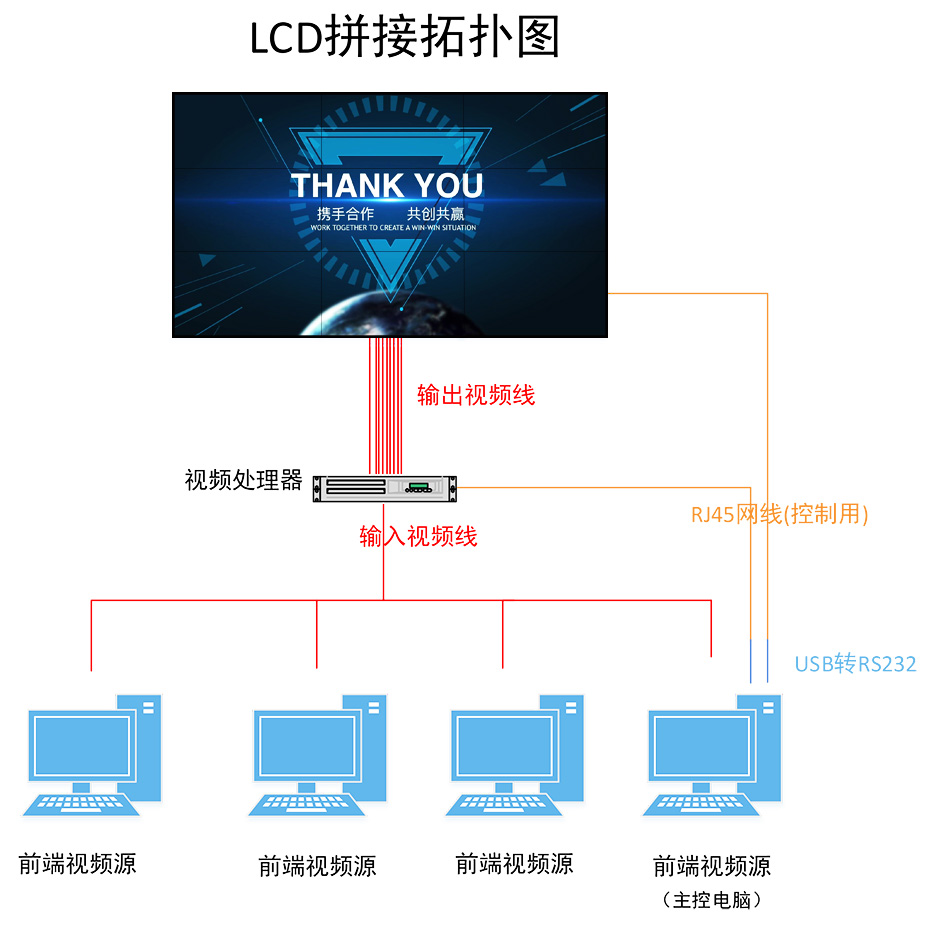

④外置处理器

该设备可实现多路不同格式信号的输入，将其根据用户的需求进行多路输出，完成拼接屏在每个屏上显示不同的图像，可实现单屏单独显示、任意组合显示，同时可实现画面叠加、漫游画中画效果，可对单屏画面进行分割，在一块屏上同时显示不同的画面。可输入的信号有DVI、HDMI、VGA、AV等，并可根据用户需求对信号进行转换，可用于目前使用液晶拼接大屏的各种场合，是当前信号处理设备中功能最齐全的。（博慈商显设备可具有这个性能）

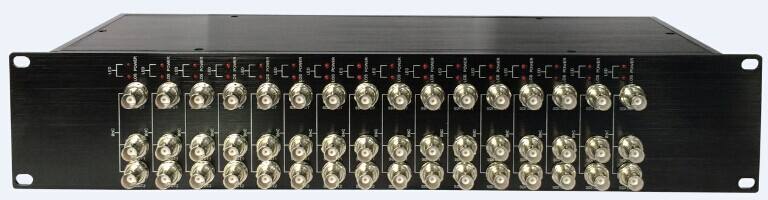

⑤分配器

该设备主要是实现将一路输入信号分成多路输出信号将其分布在大屏幕上，既（将电脑或NVR图像进行放大到大屏幕上），也可实现单屏单独显示、任意组合显示、通常用于会议、视频展示上使用。

综上所述的五类信号处理设备就是当今市场上比较通用的，如有需求后期再行补充。合适的设备配置是考验厂家技术的重要指标，在这其中。作为商显行业佼佼者的博慈科技是一家专业从事拼接屏、液晶拼接屏、无缝拼接屏、LCD拼接屏、DLP拼接屏、LED拼接屏、商显大尺寸、音频设备、智能控制设备的研发、生产、销售等为一体综合设备的高新技术型企业。博慈以做“创新技术领先型”企业为定位，坚持高清化、智能化、行业化、定制化、一体化的发展方向，公司拥有业内领先的自主研发技术和可持续研发能力。公司产品涵盖三星/LG等工业级商用显示设备，产品又分LCD拼接系统、DLP拼接系统、商显大尺寸、音频系统、智能控制系统等商用音视频显示系统的研发与生产，公司有专业的钣金工厂辅助服务。并实行一站式的售后安装服务，详情可登录博慈官网查询。
